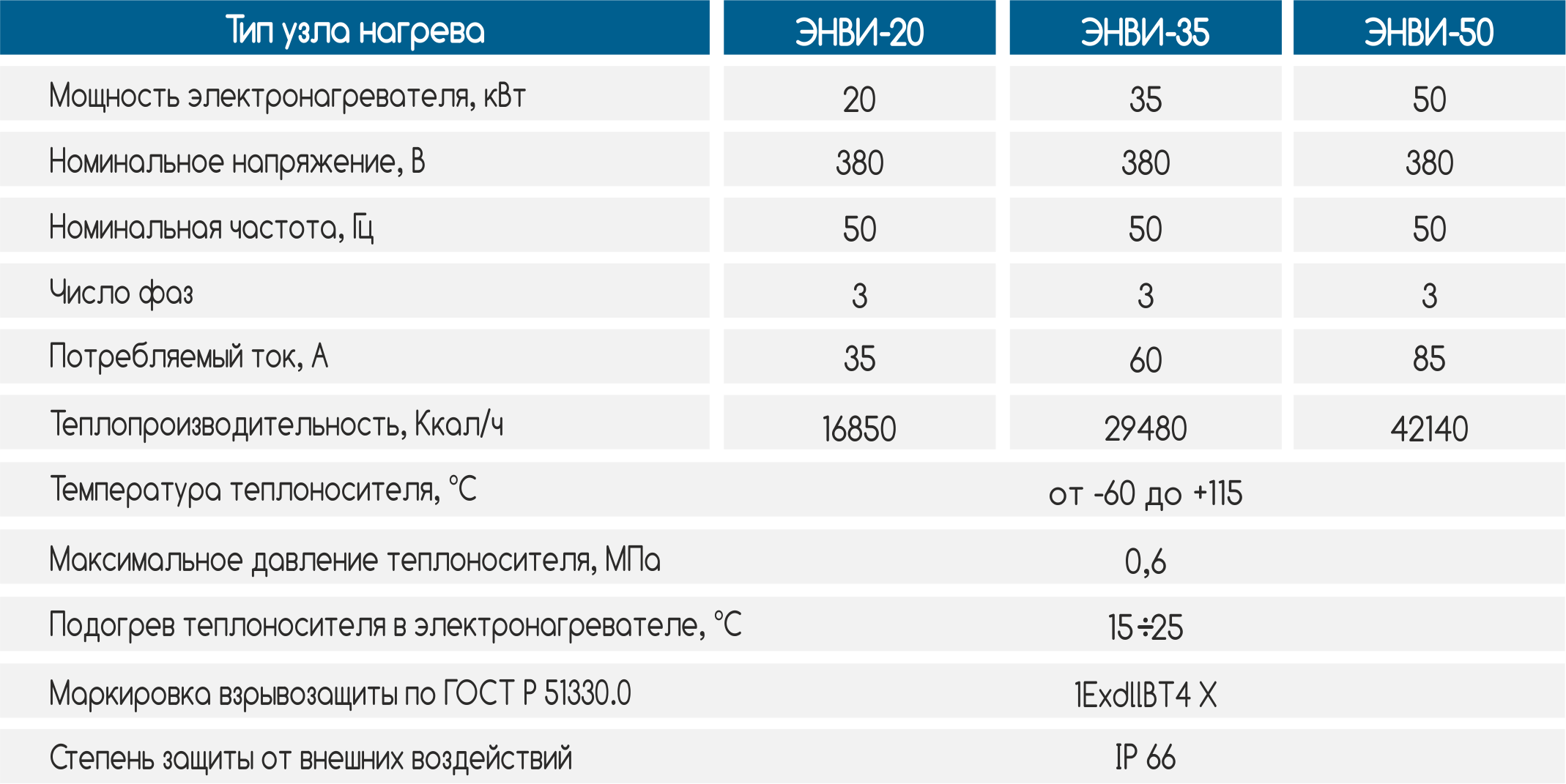

ЭНВИ. Взрывозащищенные электронагреватели

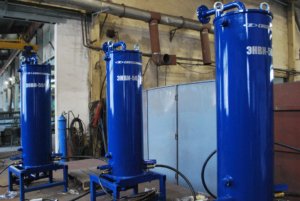

Электронагреватели взрывозащищённого исполнения ЭНВИ являются источниками тепла и предназначены для нагрева теплоносителей в виде различных жидкостей и газов в системах теплоснабжения, а также для технологических целей.
Электронагреватели «ЭНВИ» имеют маркировку взрывозащиты «1ExdllВТ4 Х» и могут применяться во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей категории IIА, IIВ, групп Т1…Т4 по классификации ГОСТ Р51330.5, ГОСТ Р51330.11 при температуре окружающей среды от -60 до +40°С.
В системах теплоснабжения различных объектов в качестве нагреваемой среды обычно применяются вода, смесь воды с этиленгликолем (тосол) и другие теплоносители. В установках технологического нагрева электронагреватели могут применяться для нагрева различных жидкостей, например нефтепродуктов (сырой нефти, керосина, дизельного топлива и т. п.), а также газов (природного и попутного нефтяного газа, воздуха, азота и т. п.). Обязательным требованием к нагреваемым продуктам является отсутствие агрессивных примесей, разрушающих металлы. Вязкость в рабочем диапазоне температур должна быть не более 150-200 сСт.
- Нагрев теплоносителя;
- Нагрев в системах теплоснабжения;
- Нагрев различных жидкостей и газов в технологических целях.
ЭНМВ. Узел нагрева модульный взрывозащищенный
Узел нагрева модульный взрывозащищенный- это блок-контейнер, в котором размещены индукционные взрывозащищенные электронагреватели (ЭНВИ) с автоматической системой управления, трубопроводной обвязкой, циркуляционными насосами и запорно-регулирующей арматурой. Заданный тепловой режим в системе теплоснабжения поддерживается автоматически, с помощью аппаратуры управления, размещенной в модуле.
Блок-контейнер теплоизолирован, оснащен вентиляцией, освещением и системой автоматического поддержания температуры. Не требует постоянного надзора со стороны обслуживающего персонала.
Сравнение ТЭНовых, электродных и индукционных нагревателей
| Характеристика | ТЭНовыенагреватели | Электродные нагреватели | Индукционные нагреватели |
Затраты при эксплуатации |
|||
| Долговечность | Срок службы ТЭНов сильно ограничен. | Долговечны, однако электроды требуют постоянной замены из-за электрохимической коррозии. | Срок службы нагревателя – 30 лет. |
| Необходимость замены частей | Регулярной замены требуют ТЭНы, которые со временем выходят из строя, либо теряют мощность. | Регулярной замены требуют электроды. Нагрузочные характеристики сохраняются в течение 60-80 часов, затем мощность падает из-за накопления отложений низкой электропроводности. | При правильной эксплуатации принципиально отсутствуют выходящие из строя элементы. |
| Необходимость подготовки теплоносителя в процессе эксплуатации | В процессе эксплуатации качество нагрева не зависит от подготовки теплоносителя. | Требуется постоянный водно-химический анализ теплоносителя, в противном случае мощность котлов может меняться. От качества подготовки теплоносителя зависит безопасность нагревателя. | В процессе эксплуатации качество нагрева не зависит от подготовки теплоносителя. |
| Требования к обслуживающему персоналу | Нагреватель требует высоко квалифицированного надзора и обслуживания, которое требуется всякий раз, когда требуется заменять ТЭНы. | Нагреватель требует высоко квалифицированного надзора и обслуживания, которое требуется всякий раз, когда требуется заменять электроды (до нескольких десятков раз в год). | Нагреватель требует высоко квалифицированного монтажа и надзора, однако практически не требует обслуживания. |
| Риски нарушения технологического процесса | По причине невысокой надежности существует большой риск нарушения (либо полной остановки) технологического процесса. Есть смысл в создании резервной системы. | По причине невысокой надежности существует большой риск нарушения (либо полной остановки) технологического процесса. Есть смысл в создании резервной системы. | Благодаря высокой надежности риски нарушений технологического процесса минимальны. |
Ограничения на использование |
|||
| Пожарная опасность | Температура на ТЭНе достигает 600-700°С, что повышает пожарную опасность. Имеют место местные перегревы и соединения. | Если удельное сопротивления воды составляет ниже 1000 Ом·см, то возможно образование гремучего газа. | Отсутствуют местные перегревы и уплотнения. Температура теплообменника превышает температуру теплоносителя не более чем на 20-30°С. |
| Электрическая опасность | 1 класс электробезопасности. | 0 класс электробезопасоности. Требуется экранирование и прочие спец. средства защиты. | 2 класс электробезопасности. На теплообменном устройстве отсутствует электрический потенциал. |
| Максимальная температура нагрева и мощность установки | Возможность обеспечить высокие температуры (до 800°С). Единичная мощность установки, как правило, не превышает 100 кВт. | Максимальная температура ограничивается максимальной температурой пара. Единичная мощность велика – до 1000 кВт и более | Максимальная температура при нагреве с промежуточным теплоносителем до 300°С, при прямом нагреве до 500°С. Единичная мощность до 2,5 МВт и электрокотельные до 200 МВт |
Технологическая эффективность |
|||
| Качество готовой продукции | Из-за возможности местных перегревов и риска нарушения технологических параметров есть риск порчи, либо получения продукта с низким качеством. | Из-за сложности обеспечения стабильных температурных параметров возможна порча, либо снижение качества получаемого продукта. | Стабильность температурных параметров, высокая управляемость нагревом и равномерный прогрев по всему объему нагреваемой среды получается продукт неизменно высокого качества. |
| Универсальность | Есть возможность нагрева с промежуточным теплоносителем и прямой нагрев. | Используются только в качестве парогенераторов и для нагрева воды. | Есть возможность использования как в системах с промежуточным теплоносителем, так и без него. |
