Узел нагрева Титан

Узел нагрева «ТИТАН»

Узел нагрева «Титан» представляет собой комплексную установку, в которой индукционный нагреватель оборудован трубопроводом, запорно-регулируемой  арматурой,  циркуляционным насосом, устройствами КИПиА.

Все элементы оптимально подобраны для эффективной работы. Комплектация оборудования позволяет существенно упростить монтаж и снизить риски выхода из строя при дальнейшей эксплуатации. Также к узлу нагрева «Титан» подобраны различные варианты систем управления, которые можно выбирать, исходя из потребностей Заказчика.

  • Автономное отопление зданий, сооружений, объектов социального назначения и др. при недостатке мощностей централизованных сетей/в период межсезонья;
  • Автономное теплоснабжение вахтовых поселков и временных сооружений;
  • Децентрализация теплоснабжений;
  • Догрев теплоносителей централизованных теплосетей.

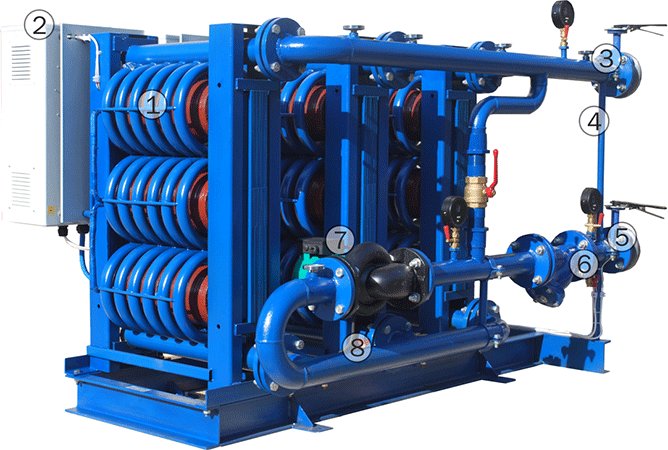

Узел нагрева «ТИТАН»
  1. Индукционный электронагреватель “Эдисон”
  2. Шкаф управления с автоматикой
  3. Подающий трубопровод
  4. Байпас
  5. Обратный трубопровод
  6. Фильтр
  7. Циркуляционный насос
  8. Предохранительный клапан (0,6 МПа)
  • Регулировка мощности, плавный пуск;
  • Погодозависимая автоматика;
  • Диспетчеризация, дистанционное управление;
  • Возможность регулирования по зонам графиков нагрузки.

Сравнение ТЭНовых, электродных и индукционных нагревателей

Характеристика ТЭНовыенагреватели Электродные нагреватели Индукционные нагреватели

Затраты при эксплуатации

Долговечность Срок службы ТЭНов сильно ограничен. Долговечны, однако электроды требуют постоянной замены из-за электрохимической коррозии. Срок службы нагревателя – 30 лет.
Необходимость замены частей Регулярной замены требуют ТЭНы, которые со временем выходят из строя, либо теряют мощность. Регулярной замены требуют электроды. Нагрузочные характеристики сохраняются в течение 60-80 часов, затем мощность падает из-за накопления отложений низкой электропроводности. При правильной эксплуатации принципиально отсутствуют выходящие из строя элементы.
Необходимость подготовки теплоносителя в процессе эксплуатации В процессе эксплуатации качество нагрева не зависит от подготовки теплоносителя. Требуется постоянный водно-химический анализ теплоносителя, в противном случае мощность котлов может меняться. От качества подготовки теплоносителя зависит безопасность нагревателя. В процессе эксплуатации качество нагрева не зависит от подготовки теплоносителя.
Требования к обслуживающему персоналу Нагреватель требует высоко квалифицированного надзора и обслуживания, которое требуется всякий раз, когда требуется заменять ТЭНы. Нагреватель требует высоко квалифицированного надзора и обслуживания, которое требуется всякий раз, когда требуется заменять электроды (до нескольких десятков раз в год). Нагреватель требует высоко квалифицированного монтажа и надзора, однако практически не требует обслуживания.
Риски нарушения технологического процесса По причине невысокой надежности существует большой риск нарушения (либо полной остановки) технологического процесса. Есть смысл в создании резервной системы. По причине невысокой надежности существует большой риск нарушения (либо полной остановки) технологического процесса. Есть смысл в создании резервной системы. Благодаря высокой надежности риски нарушений технологического процесса минимальны.

Ограничения на использование

Пожарная опасность Температура на ТЭНе достигает 600-700°С, что повышает пожарную опасность. Имеют место местные перегревы и соединения. Если удельное сопротивления воды составляет ниже 1000 Ом·см, то возможно образование гремучего газа. Отсутствуют местные перегревы и уплотнения. Температура теплообменника превышает температуру теплоносителя не более чем на 20-30°С.
Электрическая опасность 1 класс электробезопасности. 0 класс электробезопасоности. Требуется экранирование и прочие спец. средства защиты. 2 класс электробезопасности. На теплообменном устройстве отсутствует электрический потенциал.
Максимальная температура нагрева и мощность установки Возможность обеспечить высокие температуры (до 800°С). Единичная мощность установки, как правило, не превышает 100 кВт. Максимальная температура ограничивается максимальной температурой пара. Единичная мощность велика – до 1000 кВт и более Максимальная температура при нагреве с промежуточным теплоносителем до 300°С, при прямом нагреве до 500°С. Единичная мощность до 2,5 МВт и электрокотельные до 200 МВт

Технологическая эффективность

Качество готовой продукции Из-за возможности местных перегревов и риска нарушения технологических параметров есть риск порчи, либо получения продукта с низким качеством. Из-за сложности обеспечения стабильных температурных параметров возможна порча, либо снижение качества получаемого продукта. Стабильность температурных параметров, высокая управляемость нагревом и равномерный прогрев по всему объему нагреваемой среды получается продукт неизменно высокого качества.
Универсальность Есть возможность нагрева с промежуточным теплоносителем и прямой нагрев. Используются только в качестве парогенераторов и для нагрева воды. Есть возможность использования как в системах с промежуточным теплоносителем, так и без него.
